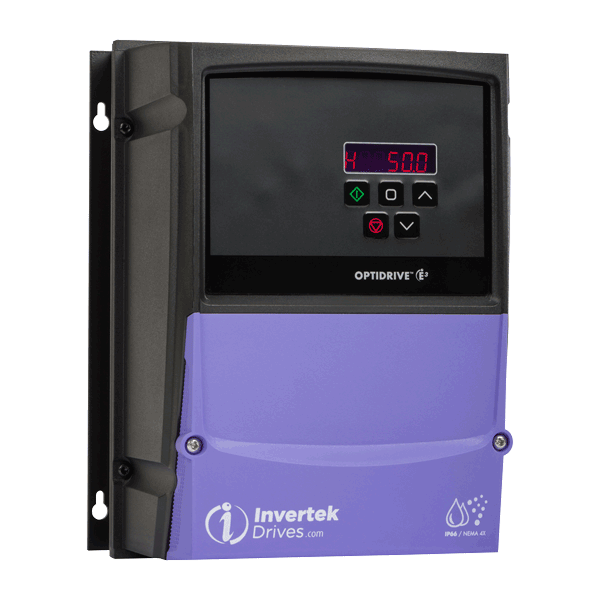

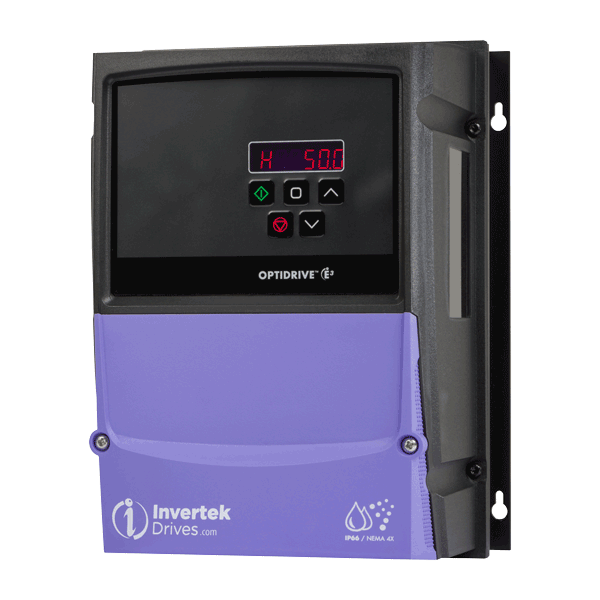

ODE-3+ 3-fas 400 V IP66
4 kW 9,5 A
Artikelnummer:
125164
Finns i lager
ODE-3+ är en serie frekvensomriktare som är kompakta, pålitliga och lätta att använda. Slå på omriktaren och kom igång enkelt med fabriksinställningarna, för en noggrann och energi-besparande motorstyrning.
Teknisk specifikation | |
---|---|
Maxström normaldrift, CT (A) | 9,5 |
Anslutningsspänning (VAC) | 380-480 |
Max anslutningsspänning (VAC) | 3x380-480 |
Kapslingsklass (IP) | 66 |
Max effekt normaldrift, CT (kW) | 4 |
Utspänning (V) | 3x0-380/480 |
Frekvensområde (Hz) | 0-500 |
Tillverkare | Invertek |
Produktserie | ODE-3+ |
Nätanslutning | |
Frekvensnoggrannhet (nätansl.) | 48-63 |
Anslutningsström (A) | 11,5 |
Utdata | |
Frekvensmodulering | PWM (sinuskodad pulsbreddsmodulering), kopplingsfrekvens 4-32 kHz |
Frekvensnoggrannhet (utdata) | Digital referens: ±0,01 %, Analog referens: ±0,1 % |
Överlast | 150 % av märkströmmen under 1 minut. (175 % i 2 sek.) |
Accelerations-/retardationstid | 0,0~600 sek. (separat inställbara) |
Kontrollmetod | Justerbar V/F-kontroll med energisparfunktion. |
Reglerområde | V/F-kontroll 1:10 |
Standardfunktioner | |
Styr-signal OP-panel | Inställning med pilar upp/ned. |
Styr-signal extern signal | 0- +10 VDC, 0-20 mA och 4-20 mA, potentiometer 1-10 kΩ/0,5 W, RS485-seriekommunikation |
Start-signal OP-panel | Sätts med RUN/STOP-knapparna |
Start-signal extern signal | FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), 3-ledarstyrning, RS485-seriekommunikation |
Multi-funktion digital ingång | 4 st programmerbara multifunktionskontakter, 4 fasta hastigheter, 3-ledarstyrning, JOG, öka/minska-kommando, val alternativ accelerations-/retardationstid, PID etc. (Kan ställas om till analog ingång.) |
Multi-funktion digital utgång | Summalarm, driftsignal, utfrekvens över/under limit, utfrekvens uppnådd, motorström över/under limit |
Analog utsignal | 0-10 VDC, indikering av utfrekvens alternativt motorström |
Övrigt | |
Andra funktioner | Hastighetsökning, DC-bromsning, felhistorik 4 sista felen, ställbar kopplingsfrekvens. Driften fortsätter vid momentant nätspänningsbortfall. Kodlås, ställbar frekvensgräns, PID-kontroll/sleep-funktion, frekvenshopp, energisparfunktion, NPN/PNP-omkopplare etc. |
Skyddsfunktioner | Kortslutning, jordfel, överspänning, underspänning, överlast,motorskydd, nätspänningsbortfall, överhettning, externt fel |
Bromsmodul | Integrerad bromsmodul |
EMC-filter | Integrerat EMC-filter |
Tillverkare | Invertek |
Omgivning | |
Installation | Höjd: Max. 2000 m ö.h. (Vid > 1000 m ö.h. reducera märkdata med 1 %/100 m.) |
Omgivningstemperatur | -10°C - +50°C (icke kondenserande) |
Lagringstemperatur | -20°C - +60°C |
Luftfuktighet | Max. 95 %RH (icke kondenserande). |
Vibration | 9,8 m/s² (1G) 10-20 Hz, 5,9 m/s² (0,6 G) vid 20-55 Hz |
Dimensioner och vikt | |
Bredd × höjd × djup (mm) | 188x257x186 |
Chassistorlek | 2 |
Nettovikt (kg) | 3,5 |
ODE-3+ är en serie frekvensomriktare som är kompakta, pålitliga och lätta att använda. Slå på omriktaren och kom igång enkelt med fabriksinställningarna, för en noggrann och energi-besparande motorstyrning.
ODE-3+ erbjuder sensorlös vektorkontroll för alla motortyper inklusive induktionsmotorer (IM), permanentmagnetmotorer (PM), borstlösa likströmsmotorer (BLDC), synkrona reluktansmotorer (SynRM) och Line-Start PM-motorer (LSPM).
IP66-versionen är en kapslad frekvensomriktare som är damm-/vattentålig och möjlig att direktmontera. Den har epoxylackade kylflänsar som standard och är perfekt för applikationer med höga hygienkrav som kräver noggrann rengöring, som till exempel mat- och dryckesproduktion.
Serien finns i varianter med eller utan huvudbrytare. En huvudbrytare gör det möjligt för användare att enkelt stänga av spänningen under dagligt underhåll. Därmed behövs ingen extra säkerhetsbrytare. Om en högre säkerhetsstandard krävs, välj versionen med huvudbrytare.
ODE-3+ har 14 parametrar för grundinställningar som passar de flesta applikationer. Upp till 50 parametrar är tillgängliga totalt för flexibel anpassning.
Frekvensomriktarens integrerade EMC-filter sparar kostnad och tid vid installationen. Cat C1-filtret är enligt EN61800-3: 2004.
Växla mellan industri-, pump- och fläktläge för att optimera ODE-3+ för din applikation.
Tillverkare | Invertek Drives |
