Hem / Produkter / Automation och motorstyrning / Frekvensomriktare / C2000 450C43S Frekvensomriktare

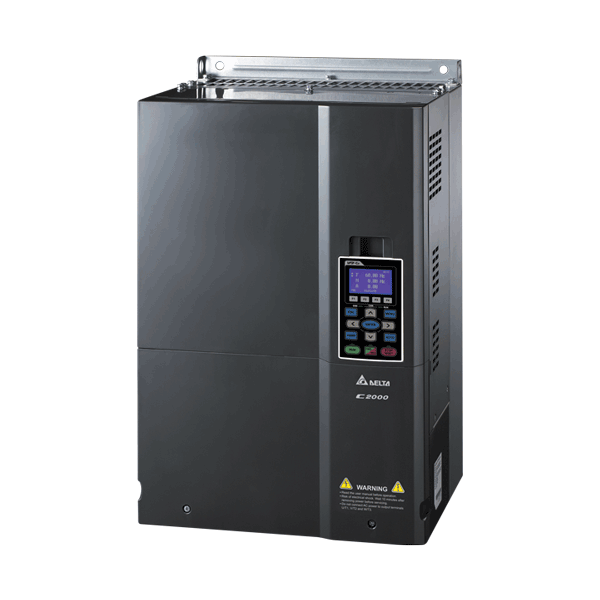

C2000 3-fas 400 V IP20
45 kW 86 A
Artikelnummer:
116609
Tillfälligt slutsåld. Kontakta oss för mer information
Frekvensomriktarserien C2000 har en enastående prestanda och energi-effektiva funktioner för motorstyrning med hög noggrannhet. Den har exakta hastighets-, vridmoments- och positionskontrollfunktioner som är lämpliga för både sensor och sensorlösa synkrona och asynkrona motorer.
| Teknisk specifikation | |
|---|---|
| Maxström normaldrift, CT (A) | 86 |
| Maxström pump-/fläktdrift, VT (A) | 91 |
| Anslutningsspänning (VAC) | 380-480 |
| Max anslutningsspänning (VAC) | 3x340-500 |
| Kapslingsklass (IP) | 20 |
| Märkeffekt (kVA) | 73 |
| Max effekt normaldrift, CT (kW) | 45 |
| Utspänning (V) | 3x0-340/500 |
| Frekvensområde (Hz) | 0-599 |
| Tillverkare | Delta |
| Produktserie | C2000 |
| Nätanslutning | |
| Frekvensnoggrannhet (nätansl.) | 48-63 |
| Anslutningsström (A) | 101 |
| Utdata | |
| Frekvensmodulering | PWM-modulering, kopplingsfrekvens 1-15 kHz (storleksberoende) |
| Frekvensnoggrannhet (utdata) | Digital referens: ±0,01 %, Analog referens: ±0,1 % |
| Överlast | Normaldrift 120 % av märkström under 1 minut. (Vid tung drift 150 %.) |
| Accelerations-/retardationstid | 0,0~6000 sek. (separat inställbara) |
| Kontrollmetod | Open loop vektorkontroll (SVC), closed loop vektorkontroll (FOC) vid momentkontroll, V/F–kontroll, boostfunktion och eftersläpningskompensering. |
| Reglerområde | Vektorkontroll: open loop 1:100, closed loop 1:1000 |
| Momentfunktion | Moment/ström max 200 %, noggrannhet +5 % (FOC closed loop) |
| V/F-inställning | V/F-kontroll med valfri V/Hz-inställning. |
| Strömgräns | 170-185 % av märkströmmen. Absolutskydd 240 %. |
| Standardfunktioner | |
| Styr-signal OP-panel | Inställning med pilar upp/ned. |
| Styr-signal extern signal | -10~ +10 VDC, 0~ +10 VDC (impedans 20 kΩ), 4-20 mA (impedans 250 Ω), pulståg 100 kHz, JOG, potentiometer -5 kΩ/0,5 W, RS485-seriekommunikation (MODBUS, CANopen), 16 fasta hastigheter, positionering (15-positioner), UPP/NED-kommando, pulståg (PG-optionkort) |
| Start-signal OP-panel | Sätts med RUN/STOP-knapparna |
| Start-signal extern signal | FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), 3-ledarstyrning, RS485-seriekommunikation (MODBUS, CANopen) |
| Multi-funktion digital ingång | M1-M8 är programmerbara multifunktionskontakter, 16 fasta hastigheter, JOG, öka/minska-kommando, val alternativ accelerations-/retardationstid, timer, PID, klockfunktion, extern |
| Multi-funktion digital utgång | Driftsignal, inställd frekvens uppnådd, 0-varvsindikering, |
| Analog utsignal | 0-10 VDC. Indikering av referens/utfrekvens/ström/spänning/moment/effekt etc. |
| Övrigt | |
| Andra funktioner | Automatisk spänningsreglering (AVR), PID-kontroll, S-ramp, ställbar överspänningsnivå, DC-bromsning, felhistorik, ställbar kopplingsfrekvens, startfrekvens för DC-bromsning, överström, strömgräns, driften fortsätter vid momentant nätspänningsbortfall, reversering spärrad, ställbar frekvensgräns, kodlås, sleep-funktion, frekvenshopp, timerfunktioner, pulsräknare, energisparfunktion, etc |
| Bromsmodul | Option |
| DC-drossel | Integrerad DC-drossel |
| EMC-filter | Option |
| Kylning | Inbyggd forcerad kylning |
| Tillverkare | Delta |
| Omgivning | |
| Installation | Höjd: max. 1000 m ö.h. Ej korrosiva gaser. Undvik damm och fukt. |
| Omgivningstemperatur | -15°C - +50°C (icke kondenserande) |
| Lagringstemperatur | -20°C - +60°C |
| Luftfuktighet | Max. 90 %RH (icke kondenserande) |
| Vibration | 9,80665 m/s² (1G) < 20 Hz, 5,88 m/s² (0,6 G) > 20 Hz |
| Dimensioner och vikt | |
| Bredd × höjd × djup (mm) | 280x500x255 |
| Chassistorlek | D01 |
| Nettovikt (kg) | 27 |
Frekvensomriktarserien C2000 har en enastående prestanda och energi-effektiva funktioner för motorstyrning med hög noggrannhet. Den har exakta hastighets-, vridmoments- och positionskontrollfunktioner som är lämpliga för både sensor och sensorlösa synkrona och asynkrona motorer.
C2000-serien täcker upp effektområdet upp till 560 kW. Det ger bästa prestanda och stabilitet för en mängd applikationer med tunga och konstanta vridmoment, som bland annat:
| Tillverkare | Delta Electronics |
