Hem / Produkter / Automation och motorstyrning / Frekvensomriktare / ODE-3-120023-1F12 Frekvensomriktare
ODE-3 1-fas 230 V IP20
0,37 kW 2,3 A
Artikelnummer:
123937
Tillfälligt slutsåld. Kontakta oss för mer information

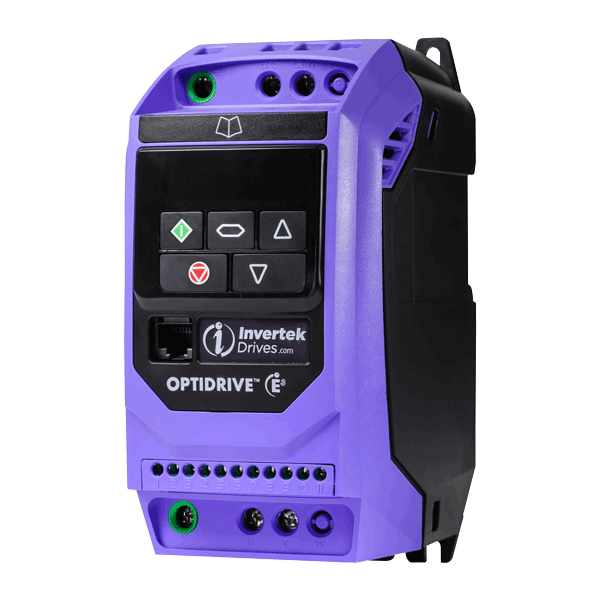

ODE-3 är en serie frekvensomriktare för tyst drift. Den är helkapslad (IP66) med inbyggd PID-regulator, integrerat EMC-filter och V/F-kontroll med energisparfunktion.
| Teknisk specifikation | |
|---|---|
| Maxström normaldrift, CT (A) | 2,3 |
| Anslutningsspänning (VAC) | 200-240 |
| Max anslutningsspänning (VAC) | 1x200-240 |
| Kapslingsklass (IP) | 20 |
| Max effekt normaldrift, CT (kW) | 0,37 |
| Utspänning (V) | 3x0-200/240 |
| Frekvensområde (Hz) | 0-500 |
| Tillverkare | Invertek |
| Produktserie | ODE-3 |
| Nätanslutning | |
| Frekvensnoggrannhet (nätansl.) | 48-63 |
| Utdata | |
| Frekvensmodulering | PWM (sinuskodad pulsbreddsmodulering), kopplingsfrekvens 4-32 kHz |
| Frekvensnoggrannhet (utdata) | Digital referens: ±0,01 %, Analog referens: ±0,1 % |
| Överlast | 150 % av märkströmmen under 1 minut. (175 % i 2 sek.) |
| Accelerations-/retardationstid | 0,0~600 sek. (separat inställbara) |
| Kontrollmetod | Justerbar V/F-kontroll med energisparfunktion. |
| Reglerområde | V/F-kontroll 1:10 |
| Standardfunktioner | |
| Styr-signal OP-panel | Inställning med pilar upp/ned. |
| Styr-signal extern signal | 0- +10 VDC, 0-20 mA och 4-20 mA, potentiometer 1-10 kΩ/0,5 W, RS485-seriekommunikation |
| Start-signal OP-panel | Sätts med RUN/STOP-knapparna |
| Start-signal extern signal | FWD/STOP, REV/STOP (RUN/STOP, FWD/REV), 3-ledarstyrning, RS485-seriekommunikation |
| Multi-funktion digital ingång | 4 st programmerbara multifunktionskontakter, 4 fasta hastigheter, 3-ledarstyrning, JOG, öka/minska-kommando, val alternativ accelerations-/retardationstid, PID etc. (Kan ställas om till analog ingång.) |
| Multi-funktion digital utgång | Summalarm, driftsignal, utfrekvens över/under limit, utfrekvens uppnådd, motorström över/under limit |
| Analog utsignal | 0-10 VDC, indikering av utfrekvens alternativt motorström |
| Övrigt | |
| Andra funktioner | Hastighetsökning, DC-bromsning, felhistorik 4 sista felen, ställbar kopplingsfrekvens. Driften fortsätter vid momentant nätspänningsbortfall. Kodlås, ställbar frekvensgräns, PID-kontroll/sleep-funktion, frekvenshopp, energisparfunktion, NPN/PNP-omkopplare etc. |
| Skyddsfunktioner | Kortslutning, jordfel, överspänning, underspänning, överlast,motorskydd, nätspänningsbortfall, överhettning, externt fel |
| EMC-filter | Integrerat EMC-filter |
| Tillverkare | Invertek |
| Omgivning | |
| Installation | Höjd: Max. 2000 m ö.h. (Vid > 1000 m ö.h. reducera märkdata med 1 %/100 m.) |
| Omgivningstemperatur | -10°C - +50°C (icke kondenserande) |
| Lagringstemperatur | -20°C - +60°C |
| Luftfuktighet | Max. 95 %RH (icke kondenserande). |
| Vibration | 9,8 m/s² (1G) 10-20 Hz, 5,9 m/s² (0,6 G) vid 20-55 Hz |
| Dimensioner och vikt | |
| Bredd × höjd × djup (mm) | 173x123x83 |
| Nettovikt (kg) | 1 |
| Tillverkare | Invertek Drives |
